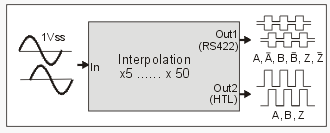

SI251 適合于轉換正弦編碼器信號為增量輸出脈沖。可用功能：可調節的倍增率，插補系數，除法器（減少輸出頻率），短時脈沖波干擾濾波器。
SI251 SINCOS→增量式方波 插補器 參數：
●編碼器輸入，形式SIN+,SIN-,COS+,COS-,REF+,REF-[1Vss]
●控制輸入“錯誤釋放”，PNP信號[10-30VDC]
●輸入頻率可達400kHz
●脈沖輸出，形式A,/A,B,/B,Z,/Z[RS422]
●脈沖輸出，形式A,B,90°[HTL]
●輸出頻率可達100kHz[HTL]，可達4MHz[RS422]
●控制輸出“錯誤”，推挽式，防短路[5-30VDC]
●可調節的倍增率，插補系數從1：5到1：50
●可調節的除法器1：1
— 1：128，以減少輸出頻率
●電源18-30VDC
●Top hat rail安裝（根據EN60175）
 |
|
SI251 SINCOS→增量式方波 插補器 應用：
可調節的倍增率，插補系數，除法器（減少輸出頻率），短時脈沖波干擾濾波器正余弦信號轉換
