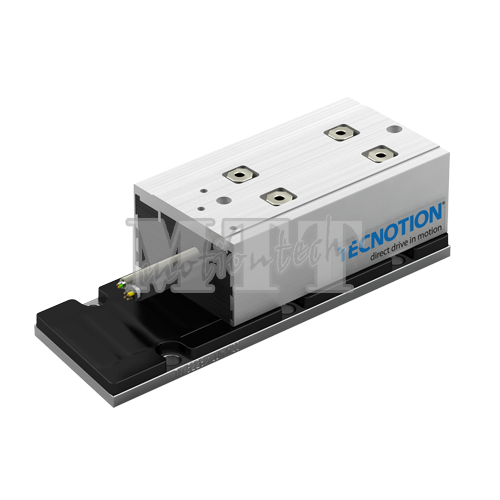

荷蘭 TECNOTION TM系列有鐵芯直線電機對于不需要高推力的應用，采用小體積、經濟型的電機往往效果更好。多年應用表明，TM系列應用廣泛、性能可靠而且工作效率高，適用于很多應用。 |
 |
推力
極限推力: 120 – 720 N
峰值推力: 105 – 630 N
連續推力: 60 – 360 N
線圈單元: TM3 – TM6 – TM12 – TM18
磁板: TM96 – TM144 – TM384
本產品可單獨使用或整合于線性驅動系統中。 可配合機械臺架
規 格
| 參數 | 符號 | 單位 | TM3 | TM6 | TM12 | TM18 | |||||||||||||||||||||
| 繞組類型 | S | S | S | N | S | ||||||||||||||||||||||
| 電機類型，最大相-相電壓 | 3相同步有鐵芯, 400Vac rms (600Vdc) | ||||||||||||||||||||||||||
| 極限推力（溫升是10℃/s時） | Fu | N | 120 | 240 | 480 | 720 | |||||||||||||||||||||
| 峰值推力（溫升是6℃/s時） | Fp | N | 105 | 210 | 420 | 630 | |||||||||||||||||||||
| 連續推力 * | Fc | N | 60 | 120 | 240 | 360 | |||||||||||||||||||||
| 最大速度 ** | vmax | m/s | 12 | 12 | 12 | 4.5 | 10 | ||||||||||||||||||||
| 電機推力常數 | K | N/Arms | 39 | 39 | 39 | 79 | 39 | ||||||||||||||||||||
| 電機常數 | S | N2/W | 95 | 190 | 380 | 570 | |||||||||||||||||||||
| 極限電流 | Iu | Arms | 4.1 | 8.2 | 16.4 | 12.3 | 25.1 | ||||||||||||||||||||
| 峰值電流 | Ip | Arms | 3.1 | 6.2 | 12.4 | 9.2 | 18.9 | ||||||||||||||||||||
| 最大連續電流 * | Ic | Arms | 1.5 | 3 | 6 | 4.5 | 9.3 | ||||||||||||||||||||
| 相-相峰值反向電動勢 | Bemf | V/m/s | 32 | 32 | 32 | 65 | 32 | ||||||||||||||||||||
| 電阻/相 * | Rph | ? | 5.4 | 2.7 | 1.35 | 3.6 | 0.85 | ||||||||||||||||||||
| 電感/相 | Lph | mH | 35 | 17 | 9 | 23 | 5.5 | ||||||||||||||||||||
| 電氣時間常數 * | τe | ms | 6.5 | 6.5 | 6.5 | 6.5 | |||||||||||||||||||||
| 最大連續功耗 | Pc | W | 49 | 99 | 197 | 296 | |||||||||||||||||||||
| 熱阻 | Rth | °C/W | 1.5 | 0.75 | 0.38 | 0.25 | |||||||||||||||||||||
| 熱時間常數 * | τth | s | 75 | 75 | 75 | 75 | |||||||||||||||||||||
| 溫度傳感器 | PTC 1k? / KTY 83-122 | ||||||||||||||||||||||||||
| 動子重量 | W | kg | 0.6 | 0.9 | 1.6 | 2.3 | |||||||||||||||||||||
| 動子長度 | L | mm | 93 | 143 | 241 | 336 | |||||||||||||||||||||
| 電機吸引力 | Fa | N | 300 | 500 | 900 | 1300 | |||||||||||||||||||||
| 磁極距 NN | τ | mm | 24 | 24 | 24 | 24 | |||||||||||||||||||||
| 電纜質量 | m | kg/m | 0.18 | 0.18 | 0.18 | 0.18 | |||||||||||||||||||||
| 電源柔性電纜類型 | d | mm (AWG) | 8.3 (≥18) | ||||||||||||||||||||||||
| 溫度傳感器電纜類型 | d | mm (AWG) | 4.3 (26) | ||||||||||||||||||||||||
| 電源柔性電纜壽命*** | 5,000,000 cycles | ||||||||||||||||||||||||||
| 靜態可彎曲半徑 | 4x cable diameter | ||||||||||||||||||||||||||
| 動態可彎曲半徑 | 10x cable diameter | ||||||||||||||||||||||||||
|
* 這些值只適用于當安裝面在20°C且電機在最大連續電流下驅動時，如果在您的應用中這些值不同，請檢查我們的選型軟件。
|
|||||||||||||||||||||||||||
