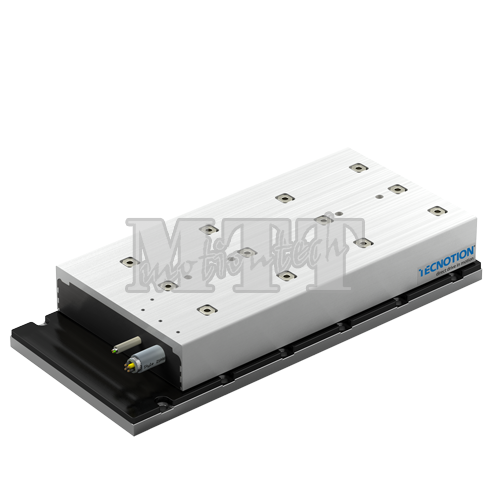

荷蘭 TECNOTION TB系列有鐵芯直線電機具有與其他知名的鐵心家族成員相同的傲人特性。TB系列電機的特色在于緊致的構造，極好的力-重比，特優的力-功率消耗比，低吸引力，瞬間加速快，高速以及次微米級的操作準確度。本產品可單獨使用或整合于線性驅動系統中。 TB系列電機可應用在：定位系統，取放系統，機械手臂，工具機以及有視覺檢測等用途上。 可配合機械臺架 |
 |
推力
極限推力: 1800 – 4500 N
峰值推力: 1600 – 4000 N
連續推力: 760 – 1900 N
線圈單元: TB12 – TB15 – TB30
磁板: TB192 – TB288
規 格
| 參數 | 符號 | 單位 | TB12 | TB15 | TB30 | |||||||||||||||
| 繞組類型 | N | S | N | S | N | S | ||||||||||||||
| 電機類型，最大相-相電壓 | 3相同步有鐵芯, 400Vac rms (600Vdc) | |||||||||||||||||||
| 極限推力（溫升是10℃/s時） | Fu | N | 1800 | 2250 | 4500 | |||||||||||||||
| 峰值推力（溫升是6℃/s時） | Fp | N | 1600 | 2000 | 4000 | |||||||||||||||
| 連續推力 * | Fc | N | 760 | 950 | 1900 | |||||||||||||||
| 最大速度 ** | vmax | m/s | 3 | 6 | 2.5 | 6 | 2.5 | 6 | ||||||||||||
| 電機推力常數 | K | N/Arms | 186 | 93 | 225 | 93 | 225 | 93 | ||||||||||||
| 電機常數 | S | N2/W | 1750 | 2150 | 4300 | |||||||||||||||
| 極限電流 | Iu | Arms | 13 | 26 | 13.5 | 33 | 27 | 66 | ||||||||||||
| 峰值電流 | Ip | Arms | 10 | 20 | 10 | 25 | 20 | 50 | ||||||||||||
| 最大連續電流 | Ic | Arms | 4.1 | 8.2 | 4.2 | 10.2 | 8.5 | 20.5 | ||||||||||||
| 相-相峰值反向電動勢 | Bemf | V/m/s | 152 | 76 | 183 | 76 | 183 | 76 | ||||||||||||
| 電阻/相 * | Rph | ? | 6.3 | 1.6 | 7.6 | 1.3 | 3.8 | 0.65 | ||||||||||||
| 電感/相 | Lph | mH | 51 | 13 | 60 | 10 | 30 | 5 | ||||||||||||
| 電氣時間常數 * | τe | ms | 8 | 8 | 8 | |||||||||||||||
| 最大連續功耗 | Pc | W | 430 | 530 | 1060 | |||||||||||||||
| 熱阻 | Rth | °C/W | 0.15 | 0.12 | 0.06 | |||||||||||||||
| 熱時間常數 * | τth | s | 90 | 90 | 90 | |||||||||||||||
| 溫度傳感器 | PTC 1k? / KTY 83-122 | |||||||||||||||||||
| 動子重量 | W | kg | 4.9 | 5.9 | 11.6 | |||||||||||||||
| 動子長度 | L | mm | 244 | 290 | 562 | |||||||||||||||
| 電機吸引力 | Fa | N | 3400 | 4150 | 8300 | |||||||||||||||
| 磁極距 NN | τ | mm | 24 | 24 | 24 | |||||||||||||||
| 電纜質量 | m | kg/m | 0.3 | 0.3 | 0.3 | |||||||||||||||
| 電源電纜類型 | d | mm (AWG) | 11.9 (14) | |||||||||||||||||
| 溫度傳感器電纜類型 | d | mm (AWG) | 4.3 (26) | |||||||||||||||||
|
* 這些值只適用于當安裝面在20°C且電機在最大連續電流下驅動時，如果在您的應用中這些值不同，請檢查我們的選型軟件。
|
||||||||||||||||||||
