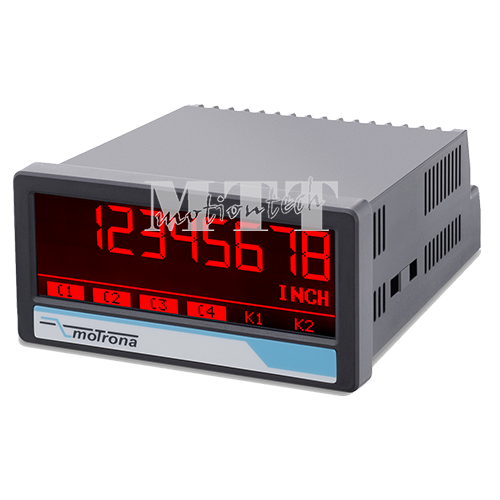

帶有start-stop接口的DP350利用絕對式傳感器和磁致伸縮傳感器進行跨聲速距離測量。該設備有一個電阻式觸摸屏，帶有多色圖形顯示（紅色、綠色、黃色）。顯示器可以根據事件進行編程。該設備提供許多功能，如縮放、濾波器、零位偏移、計數方向改變和多達24個插值點的線性化。 在跨音速測量過程中，該裝置向編碼器發送初始脈沖，從而開始測量。編碼器發回一個開始脈沖和一個停止脈沖。位置可以通過開始和停止脈沖之間的時間以及編碼器的預設波導速度來計算。這種方法既可用于距離測量，也可用于角度測量。角度也可以顯示為角度分和角度秒。

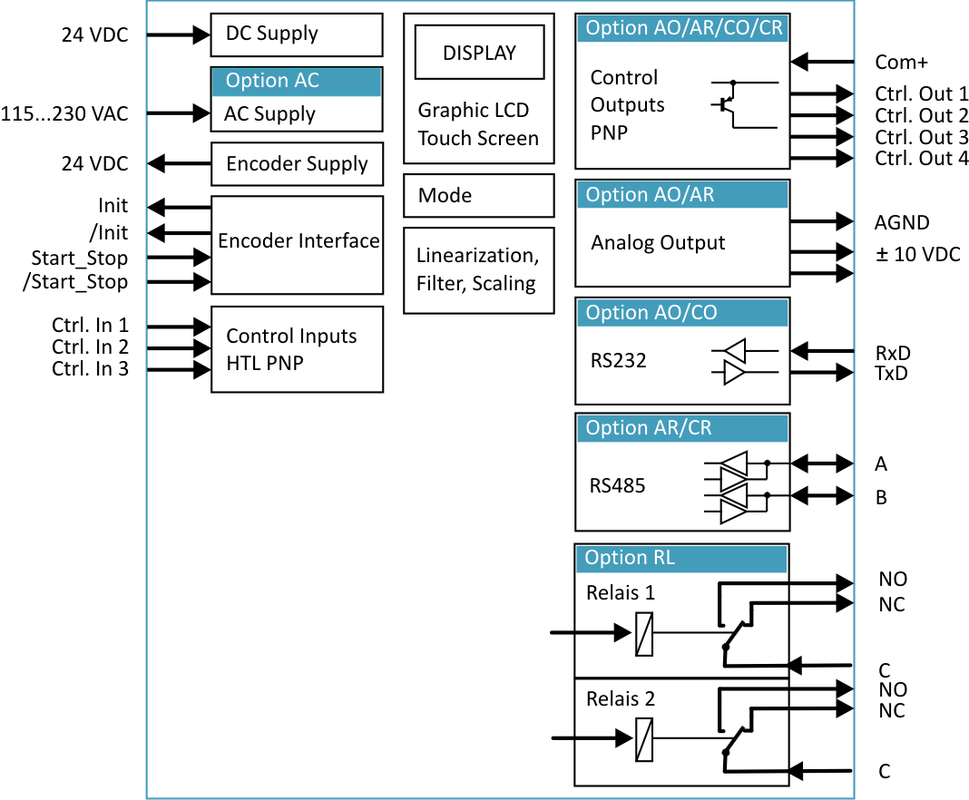

l 絕對式傳感器和磁致伸縮傳感器的start-stop接口 l 初始脈沖的可調頻率從62.5 Hz到5 kHz l 3個控制輸入，HTL/PNP信號 l 供電電源：18 — 30 VDC l 編碼器電源：24或5 VDC輔助電壓輸出 l 8位十進位液晶顯示器（顏色：紅、綠、黃） l 電阻式觸摸屏 l 標準外殼，96 x 48 mm，防護等級IP65 l 通過純文本和觸摸屏進行直觀而簡單的參數化 l 多種功能，如縮放、濾波、零位偏移、計數方向改變等。 l 24個插值點的線性化
l 選項AC：電源115 — 230 VAC l 選項AO：16位模擬輸出，4個控制輸出，串行RS232接口 l 選項AR：16位模擬輸出，4個控制輸出，串行RS485接口 l 選項CO：4個控制輸出，串行RS232接口 l 選項CR：4個控制輸出，串行RS485接口 l 選項RL：2個繼電器輸出
選項可以組合。 |
|
