產品中心 >電機 >TECNOTION直線電機 >無鐵芯直線電機

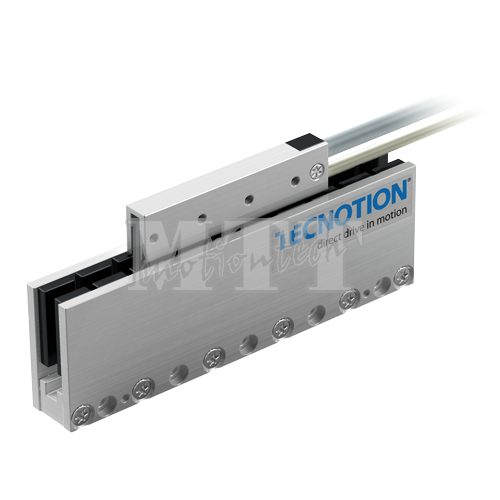

荷蘭 TECNOTION UM系列無鐵芯直線電機
  • 名稱： UM系列無鐵芯直線電機
  • 編號： UM
  • 品牌：TECNOTION
立即咨詢

Tecnotion 中型號UM系列無鐵芯直線電機擁有極高的速度和由獨有技術研發的出色散熱性能。
該系列電機為無鐵芯設計，無齒槽效應，線圈單元和磁軌之間的吸引力為零。這使得緊湊的UM系列尤其適和應用在高精準量測的場合。


推力

峰值推力: 100 – 400 N
連續推力: 26 – 116 N
線圈單元:  UM3 – UM6 – UM9 – UM12
磁軌: UM90 – UM120 – UM150 – UM390


規 格

參數 符號 單位 UM3 UM6 UM9 UM12
繞組類型 N S N S N S N S
電機類型，最大相-相電壓 3相同步無鐵芯, 230Vac rms (300Vdc)
峰值推力（溫升是20℃/s時） Fp N 100 200 300 400
連續推力 * Fc N 29 58 87 116
最大速度 ** vmax m/s 10 18 10 18 10 17 10 16
電機推力常數 K N/Arms 36.3 19.9 36.3 19.9 36.3 19.9 36.3 19.9
電機常數 S N2/W 24 48 71 95
峰值電流 Ip Arms 2.8 5 5.5 10 8.3 15 11 20
最大連續電流 Ic Arms 0.8 1.5 1.6 2.9 2.4 4.4 3.2 5.8
相-相峰值反向電動勢 Bemf V/m/s 30 16 30 16 30 16 30 16
電阻/相 * Rph ? 18.5 5.5 9.3 2.8 6.2 1.8 4.6 1.4
電感/相 Lph mH 6 1.8 3 0.9 2 0.6 1.5 0.4
電氣時間常數 * τe ms 0.35 0.35 0.35 0.35
最大連續功耗 Pc W 47 95 142 190
熱阻 Rth °C/W 1.8 0.9 0.6 0.45
熱時間常數 * τth s 36 36 36 36
溫度傳感器 PTC 1k? / NTC
動子重量 W kg 0.084 0.162 0.24 0.318
動子長度 L mm 78 138 198 258
電機吸引力 Fa N 0 0 0 0
磁極距 NN τ mm 30 30 30 30
電纜質量 m kg/m 0.08 0.08 0.08 0.08
電源電纜類型 d mm (AWG) 5.3 (22)
溫度傳感器電纜類型 d mm (AWG) 3.2 (26)

* 這些值只適用于當安裝面在20°C且電機在最大連續電流下驅動時，如果在您的應用中這些值不同，請檢查我們的選型軟件。
** 實際值依賴于母線電壓。請檢查選型軟件中的F/V圖表。

定子尺寸
長度 90 120 150 390
M4螺栓 3 4 6 13
質量（kg/m） 4.8
