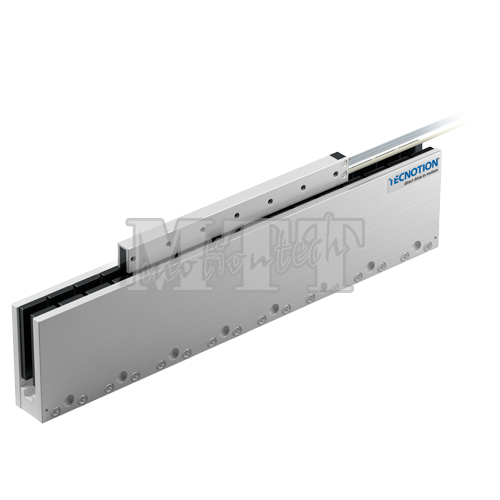

UXX系列是Tecnotion提供的標準無鐵芯直線電機中最強的系列。線圈單元和永磁體之間沒有齒槽效應，吸引力為零。
在需要超高精度和最大推力輸出的重型工程應用，例如平板和半導體行業，它是一種理想選擇。
推力
峰值推力: 700 – 4200 N
連續推力: 141 – 846 N
線圈單元: UXX3 – UXX6 – UXX9 – UXX12 – UXX18
磁軌: UXX114 – UXX171 – UXX456
規 格
| 參數 | 符號 | 單位 | UXX3 | UXX6 | UXX9 | UXX12 | UXX18 | ||||
| 繞組類型 | N | S | N | S | N | S | N | S | N | ||
| 電機類型，最大相-相電壓 | 3相同步無鐵芯, 230Vac rms (300Vdc) | ||||||||||
| 峰值推力（溫升是20℃/s時） | Fp | N | 700 | 1400 | 2100 | 2800 | 4200 | ||||
| 連續推力 * | Fc | N | 141 | 282 | 423 | 564 | 846 | ||||
| 最大速度 ** | vmax | m/s | 2.7 | 6.6 | 2.7 | 6.6 | 2.7 | 6.6 | 2.7 | 6.6 | 2.7 |
| 電機推力常數 | K | N/Arms | 124 | 50.3 | 124 | 50.3 | 124 | 50.3 | 124 | 50.3 | 124 |
| 電機常數 | S | N2/W | 323 | 647 | 970 | 1293 | 1940 | ||||
| 峰值電流 | Ip | Arms | 5.6 | 13.9 | 11.3 | 28 | 16.9 | 42 | 22.6 | 56 | 34 |
| 最大連續電流 | Ic | Arms | 1.14 | 2.8 | 2.27 | 5.6 | 3.4 | 8.4 | 4.5 | 11.2 | 6.8 |
| 相-相峰值反向電動勢 | Bemf | V/m/s | 101 | 41 | 101 | 41 | 101 | 41 | 101 | 41 | 101 |
| 電阻/相 * | Rph | ? | 15.8 | 2.6 | 7.9 | 1.29 | 5.3 | 0.86 | 4 | 0.65 | 2.6 |
| 電感/相 | Lph | mH | 28 | 4.6 | 14 | 2.3 | 9 | 1.5 | 7 | 1.2 | 4.7 |
| 電氣時間常數 * | τe | ms | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | ||||
| 最大連續功耗 | Pc | W | 82 | 165 | 247 | 330 | 494 | ||||
| 熱阻 | Rth | °C/W | 1.04 | 0.52 | 0.35 | 0.26 | 0.17 | ||||
| 熱時間常數 * | τth | s | 156 | 156 | 156 | 156 | 156 | ||||
| 溫度傳感器 | PTC 1k? / NTC | ||||||||||
| 動子重量 | W | kg | 0.55 | 0.55 | 0.95 | 1.35 | 2.55 | ||||
| 動子長度 | L | mm | 134 | 134 | 248 | 362 | 704 | ||||
| 電機吸引力 | Fa | N | 0 | 0 | 0 | 0 | 0 | ||||
| 磁極距 NN | τ | mm | 57 | 57 | 57 | 57 | 57 | ||||
| 電纜質量 | m | kg/m | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | ||||
| 電源電纜類型 | d | mm (AWG) | 6.4 (18) 除UXX3S*** | ||||||||
| 溫度傳感器電纜類型 | d | mm (AWG) | 4.3 (26) | ||||||||
|
* 這些值只適用于當安裝面在20°C且電機在最大連續電流下驅動時，如果在您的應用中這些值不同，請檢查我們的選型軟件。 ** 實際值依賴于母線電壓。請檢查選型軟件中的F/V圖表。 *** UXX3S只可用柔性電源電纜，此電纜的技術參數見下表。 |
|||||||||||
| UXX3S電源電纜（柔性） | 定子尺寸 | ||||||||||
| 電纜類型 | 9.0 (21) mm (AWG) | 長度 | 114 | 171 | 456 | ||||||
| 電纜壽命*** | 5,000,000cycles | M6螺栓 | 2 | 3 | 8 | ||||||
| 靜態彎曲半徑 | 4倍電纜直徑 | 質量（kg/m） | 24 | ||||||||
| 動態彎曲半徑 | 10倍電纜直徑 | ||||||||||
