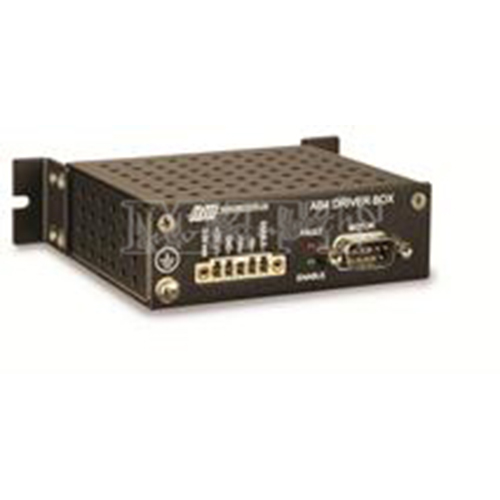

AB4放大器在緊湊的封裝中提供了與AB1A相同的性能。AB4在12VDC電源輸入下運行，最多可驅動4個HR電機元件，可以是1個HR4電機，也可以是多個總共4個元件的HR電機。
AB4是最小的標準電機放大器，配有26針后部連接器（26針，兩排插頭）。此連接器提供對所有功能（電機、電源輸入、限制和I/O功能）的訪問，使其易于集成。額外的電機和電源輸入可通過前部的標準連接獲得。
特 點
極其緊湊的安裝尺寸
12Vdc電源輸入
可驅動4個HR電機元件
電纜長度達20m
過電流和過電壓保護
配合伺服電機使用
規 格
電源輸入：+12VDC±5%
最大電機輸出：280Vrms
功耗（無負載）：+12VDC/300mA
功耗（最大負載時）：+12VDC/3.5A
模擬輸入規格
●輸入電源范圍：±10V
●輸入阻抗：10KΩ
●輸入低通濾波器：2.7KHz
