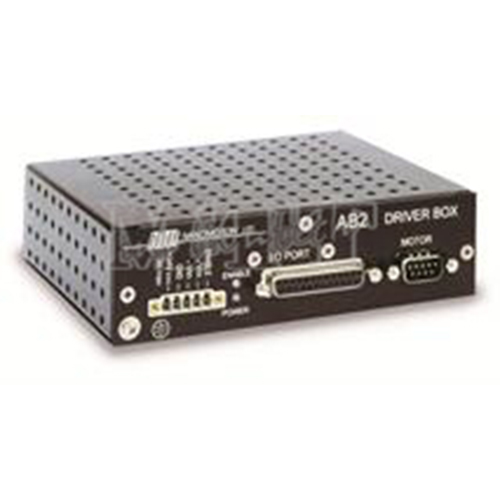

AB2驅動器結合AB1驅動器的標準速度模式，對于伺服操作，用DC模式，達到超高分辨率定位。DC模式把電機當作傳統的壓電致動器來對待，能以1nm水平來進行離散運動。DC模式使用來自控制器輸出的±10V模擬信號，把它轉換成±300nm位置運動，且是1nm分辨率。此功能可工作在開環或閉環模式。速度模式和DC模式之間能通過一個離散輸入信號進行無縫轉換。
特 點
使用DC模式，達到超高分辨率
數字驅動可操縱16個HR電機元件（2個HR8電機）
4種操作模式：速度、Step、 Gate和DC
來自外部事件的離散輸入使能反饋，如極限開關，緊急停車指令
需24Vdc電源輸入
電纜長度長至20m，減小因加長電纜帶來的影響
過電流和過電壓保護
規 格
驅動能力：達到16個元件（2個HR8電機）
模擬控制輸入
●輸入電壓范圍：+/-10V
●輸入阻抗：10KΩ
●輸入低通濾波器：2.7KHz
DC模式規格
●速度和DC模式之間的轉換時間：1ms
●范圍：±300nm
電氣規格
●電源輸入：+24Vdc±5%
●最大電機輸出：280Vrms
●功耗（無負載）：+24Vdc/200mA
功耗（最大負載時）：+24Vdc/5A
