Nanomotion的XCD板是一種OEM放大器和控制板，該板級產品用一個單獨的運動控制器取代了傳統的放大器，并作為一個獨立的驅動器和控制裝置。

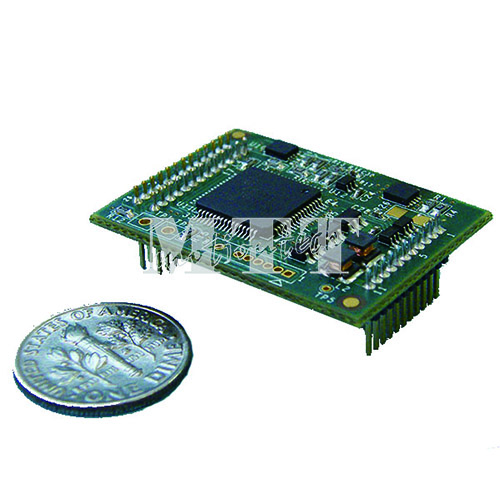

XCD Edge是一種單軸配置，旨在支持Nanomotion的低壓電機，一個軸上最多有（4）個Edge電機或（1）個Edge-4X電機。

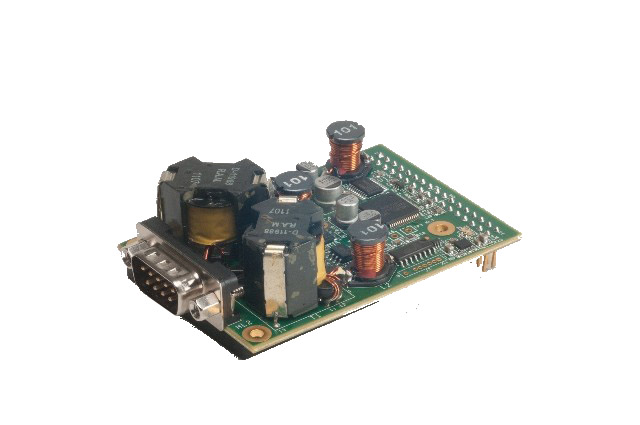

XCD-HR或-SE是一種單軸配置，旨在支持Nanomotion的高壓電機，軸上最多可安裝16個HR或SE元件。
XCD通過IIC通信編程，可以與Nanomotion的納米控制器固件連接，接受正交編碼器輸入。
XCD-HR | XCD-EDGE | |
控制軸數 | 單軸 | 單軸 |

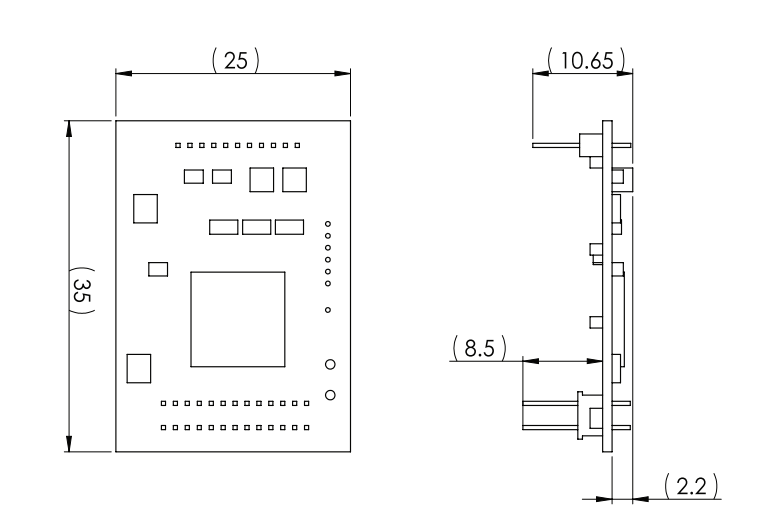

外形尺寸 | 52x72x26.4 | 35x25x10.65 |
適用電機類型 | HR系列電機 | EDGE系列電機 |
輸入電壓 | 12V（HR1/2/4） 24V（HR4/8） | 5V |
功耗 | 7.5W（HR1） 15W（HR2） 30W（HR4） 60W（HR8） 120W（16） | 2W（最大） |
驅動模式 | AB1A模式、AB5模式（制動開/關模式） | |
通訊方式 | IIC、UART、SPI | |
工作溫度 | 0 – 50℃ | 0 – 70℃ |
訂貨信息： 型號: XCD-EDGE-BD-XX XCD-HRx-BD-01-1 適用EDGE電機型號: EM1-S-0、EM1-V-0、EDGE EDGE主板部件型號: XCDE150100-00 XCD 應用范圍： ? 自動對焦/變焦模塊 ? 快門和光圈控制 ? 濾光片轉換器 ? 平移以及傾斜模塊 |
