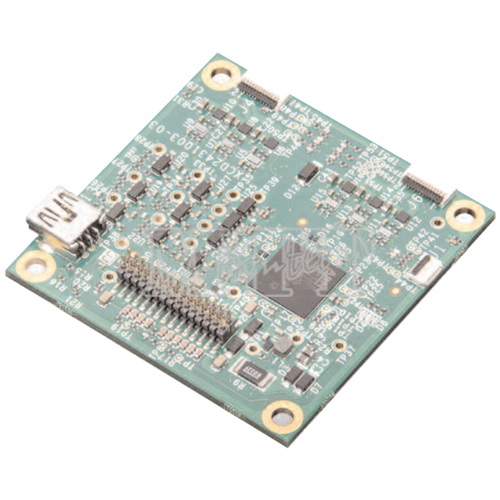

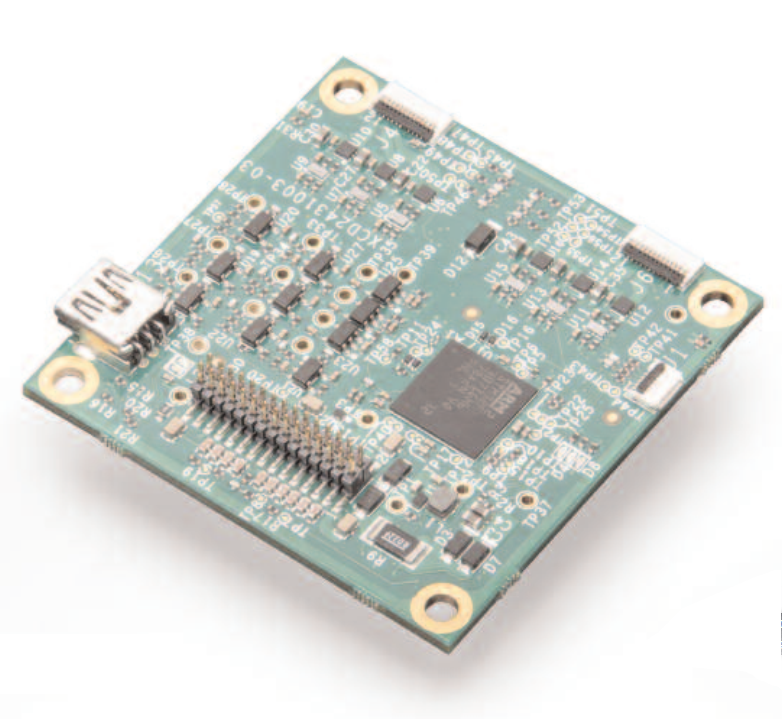

XCD2多軸控制放大器電路板是一款專為Edge及Edge-4X電機設計的，雙軸OEM控制放大器電路板。該板卡可用作雙軸控制器，支持多種電機配置，每個軸可以控制多個Edge電機或Edge-4X電機。 XCD2還支持Nanomotion陀螺儀輸入，穩定雙軸。此外，可以通過IIC接口進行設置，支持正交（增量式）編碼器輸入以及BiSS（絕對式）編碼器輸入。 XCD2支持在AB1或AB5工作模式下進行雙軸運動。它具有先進的32位ARM 168MHz浮點處理器，伺服頻率可設置到最高20KHz。 支持UART、I2C、SPI和USB接口通訊外，此外還嵌入了采用SPI端口的陀螺儀接口。可設置參數的高級I/O接口，有8路GPIO、16路ADC和2路DAC接口。 訂貨信息 主板型號：XCD2150003-02 相關產品/配件 主機適配器通訊板卡： XCD215002A-00 帶RS232/485接口的主機適配器 XCD215002B-00 通用主機適配器 XCD2150002C-00 USB接口轉UART/SPI/I2C接口的適配器 電機適配器板卡： XCD215002A-00 帶RS232/485接口的主機適配器 編碼器接口板卡： ?A/B正交編碼器 ?BiSS編碼器
|
 |
|

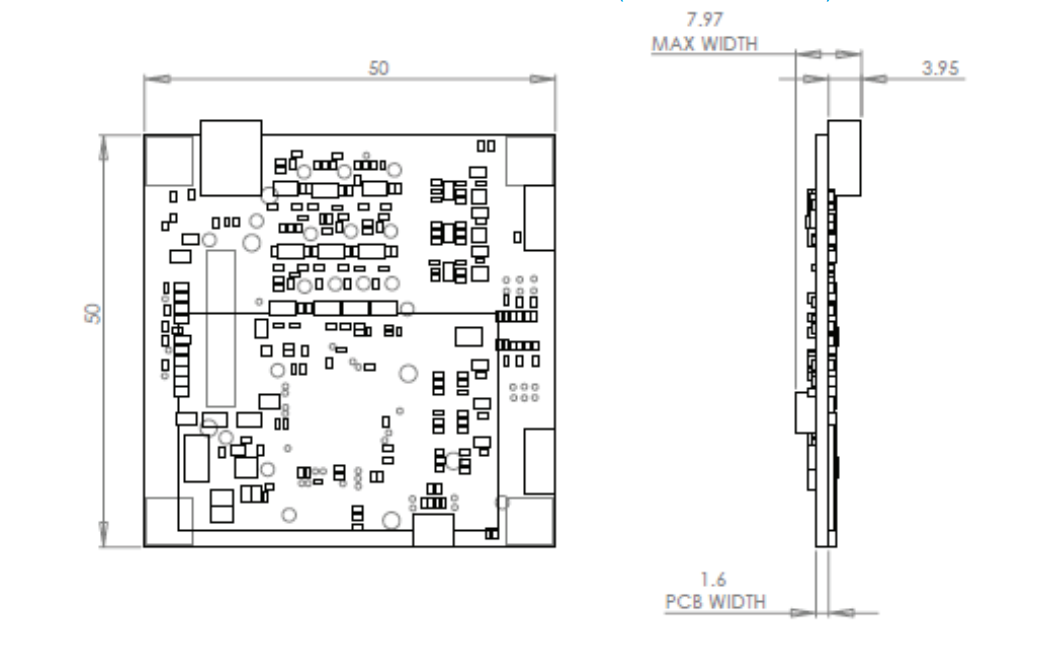

技術規格： 機械 外形尺寸：50mm x 50mm 性能： ?適用電機型號： 每軸1、2、3或4個Edge電機或 每軸1或2個Edge-4X電機 ?驅動模式：AB1模式或AB5模式（制動開/關功能） ?通訊方式：IIC、UART、SPI和USB ?工作溫度：-40?C至70?C 功耗： 輸入：5V 5％容差 CPU：100mA Edge-4X電機：每個電機300mA Edge電機：每個電機100mA 輸入和輸出信號均為3.3V
|
 |
|

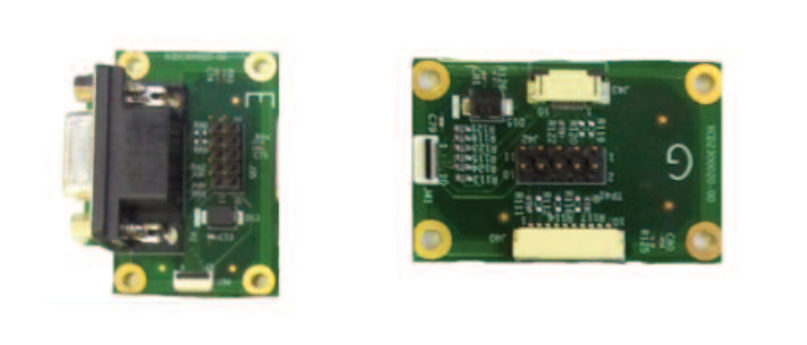

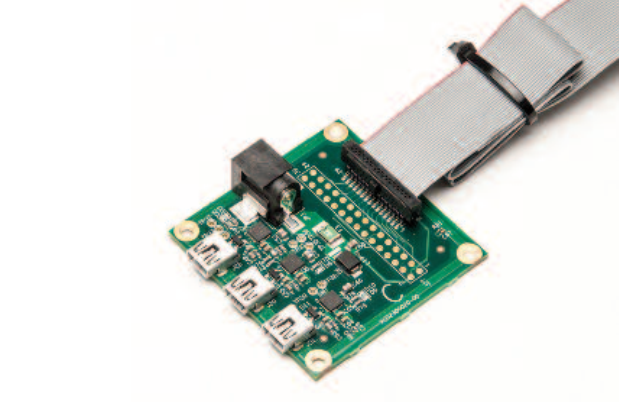

電機驅動和連接選項 XCD2驅動/控制板卡提供了多種可連接的選項： ?主機適配器板卡 ?電機驅動板 ?增量式或絕對式編碼器 ?陀螺儀（Nanomotion指定型號） 主機適配器板卡 主機適配器板卡可以簡便地連接到XCD2主板。只要將標準插接頭的引腳與HOST接頭的對應引腳相連接，使相應信號接通。此外，該板卡還有一個電源插孔接頭，用于提供5V電源。 下列三種板卡可供選擇： ?A - 帶RS232和RS485通訊接口 ?B - 內帶HOST接頭和2.54mm接頭引腳之間的連接 ?C - 帶I2C、SPI和UART通訊接口
|
 |
|

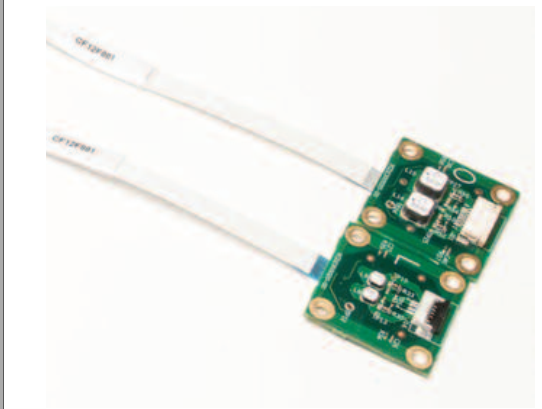

電機驅動 XCD2適用于Nanomotion的Edge和Edge-4X電機。該控制器有兩個軸，每個軸可控制任意配置的1到4個Edge電機或1到2個Edge-4X電機。 每個驅動板都配有標準柔性扁平電纜和接頭。
|
 |
|
編碼器接口 XCD2支持增量式A/B正交編碼器或絕對式BiSS編碼器。兩個連接板卡均可用。
|
 |
|
陀螺儀接口 嵌入式陀螺儀接口使用SPI端口，并通過（8組）預設穩定參數，使其可以在（編碼器+陀螺儀）模式之間簡單轉換。 陀螺儀接口僅支持InvenSense MPU-6000陀螺儀。
|
 |
|

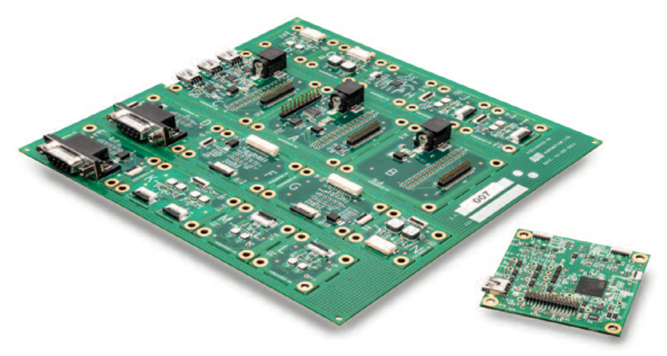

評估套件 Nanomotion為開發應用提供了多種開發套件，其中包括電機/機械雙軸和各種電路板配置。Nanomotion還提供單獨XCD2板卡，在一塊可掰斷的電路上包括了所有可供選擇的組件。用戶可以可以在各種功率驅動、編碼器選件和通訊方式之間靈活組合。 對于大多數應用而言，XCD2芯片或功率驅動可以最終集成到客戶的電子設備中，以節省空間。然而，所有應用都可以通過各種評估板卡、甚至是特定需求定制板卡來實現。
|
 |
|
推薦應用： ?自動對焦/變焦模塊 ?可平移及傾斜的陀螺穩定云臺 ?波束控制與穩定 ?目標采集設備 |
|
