美國IOL國際案例——
Galil精密控制器幫助IOL恢復視力
當一個人的視力因白內障而嚴重受損時，這不是個小問題。雖然白內障影響所有年齡段的人，但它是55歲及以上成年人視力下降的主要原因。
當眼科醫生的強效眼鏡或藥物的處方不起作用時，通過手術用塑料制成的人工晶狀體替代受損的天然晶狀體已成為最可行和最成功的選擇。幫助制造這些護眼器的正是佛羅里達州拉戈市的IOL國際公司，該公司開發了光學發生器，用于制造從可折疊到多焦點的各種類型的人工晶狀體。
IOL總裁Gary Goins設計了光學發生器，將其專利載體用于固定初始空白透鏡，并將車削和銑削功能結合在同一臺機器中。價格從80000美元到90000美元不等，具有多種選擇，其成本遠遠低于傳統操作，后者在單獨的車床和銑削系統上要花費2-3倍的成本。
由于成本降低成為一個主要問題，并且在2’’x 2’’的小行程區域內需要的精度高、可重復性強，Goins選擇Galil的DMC-1832三軸PCI總線控制器來進行運動協調。替換掉該公司之前一直使用的另一個控制器，不僅將成本降低了一半，還節省了空間，并顯著提高了精度。
Goins解釋道，“DMC-1832控制的x-y工作臺位于機器下方，使得工作空間短而緊湊，這對于始終如一地生產高質量光學元件最有效。該控制器提供了可重復性、0.1微米非常精確的分辨率以及滑軌的平穩，這使得我們能夠在每側不到45秒的時間內切割光學元件。銑削操作也是如此。”Goins說，如果需要，他可以結合不同的滑軌和編碼器，將分辨率提高到0.01微米。
易用性是Goins指定DMC 1832的一個關鍵原因。“我較喜歡設計那些更簡單、易懂且少有問題的東西。”這就是為什么光學發生器采用AutoCAD技術繪制晶狀體，并使用控制器的CAD toDMC轉換器將DXF文件轉換為DMC程序的原因。該控制器還提供了用于精確x-y運動的直線和圓弧插補，用于高分辨率直線編碼器的簡單精確的PID調整，以及用戶友好的軟件界面和編程。
光學發生器還可以通過自動切割雙面而無需更換來提高生產率，并在30分鐘內完成研磨，從而獲得一個完整的晶狀體。在此之前，研究實驗室、大學和外科中心都必須先切割和銑削一面，然后再花時間將其翻轉加工另一面。
本質上，緊湊型光學發生器的組成包括：一個固定著載體（初始空白）的托盤裝置；一個具有30000 rpm氣浮電主軸的車床，用于將光學元件放入空白處；以及一個氣浮電主軸輪廓銑削站，在此處觸覺（用于將晶狀體固定到眼球中心）會連接到晶狀體的光學部分。
“由于Galil控制器具有極高的精度，再加上滑軌和氣浮電主軸，這臺機器幾乎可以生產任何類型或樣式的人工晶狀體、眼科植入物，或者其他需要小尺寸、高精度零件的醫療設備。”Goins補充道。
Goins還表示，其他車床和銑床通常有太多花里胡哨的東西，一旦其中一部分出現故障，整臺機器都會停機。“憑借Galil的易操作性，我們已經消除了這一點。光學發生器運行起來如此簡單，令人難以置信。”

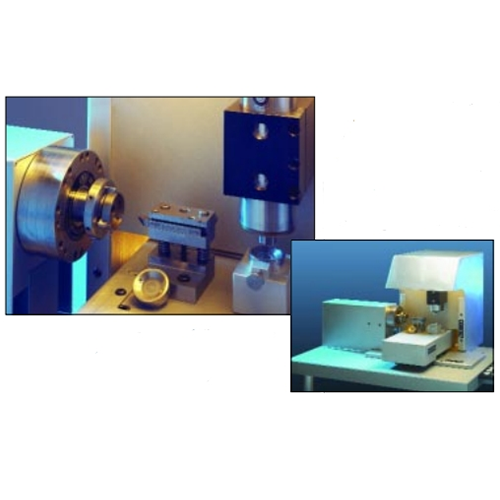

Galil控制器使光學發生器能夠精確地制造任何類型的人工晶狀體
美國IOL國際
佛羅里達州拉戈
