TomoTherapy股份有限公司案例——
Galil和TomoTherapy精準靶向癌性腫瘤
聚焦輻射是治療癌癥腫瘤的有效手段，尤其是在目標明確的情況下。獲得一個清晰的影像并非易事，尤其是目標通常被健康組織包圍時，會隨著時間的推移而增長、縮小或移動，并且還會受患者解剖結構變化的影響。

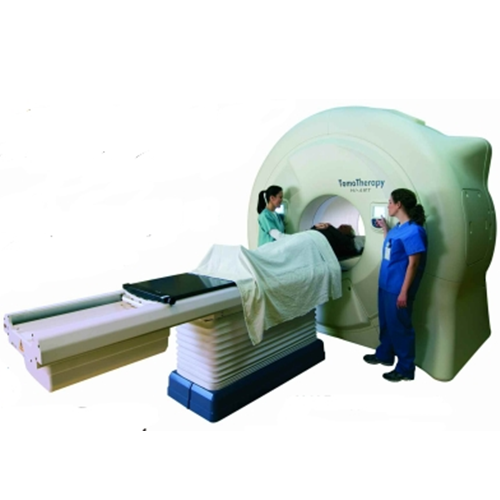

為了應對臨床醫生所面臨的這一挑戰，位于威斯康星州麥迪遜市的TomoTherapy股份有限公司開發了Hi·Art®治療系統，這是一種有效利用3D CT成像的放射治療設備，可確保每天為患者提供準確的治療。
研究工程師Graham Reitz表示：“大多數癌癥中心和解決方案提供者現在都了解了影像引導的必要性。我們的聯合創始人Rock Mackie和Paul Reckwerdt首先認識到這一需求。17年前他們在威斯康星大學相聚，并決定將 Hi·Art®治療系統的直線加速器安裝到環形龍門架上。這樣能夠支持IMRT的螺旋扇形束傳輸，并集成兆伏級CT成像。這一進步使臨床醫生能夠更好地聚焦輻射束，來治療最復雜的病例。”
實質上，病人躺在臺子或沙發上，滑入旋轉臺架，接受360°連續輸送螺旋IMRT。該IMRT使用數以萬計的窄束，這些窄束全部都針對腫瘤并進行了單獨優化，來達到總的腫瘤劑量。Galil運動控制器的DMC-2153五軸集成控制器用于控制沙發的x-y-z向運動。該控制器可以將臺子的位置控制在+/-1 mm的精度范圍內，而且TomoTherapy未來的型號正在朝著亞毫米精度發展。
“我們?yōu)?/span>Hi·Art®系統考慮過好幾種運動控制器，而Galil的控制器滿足了我們對基于以太網的步進和伺服電機的控制、多任務處理能力、SSI反饋能力和強大編程語言的需求。”Reitz補充道，“控制器還必須具備足夠小的尺寸，才能適應我們所提供的非常狹小的空間。”
Galil的PID補償功能可以控制Z軸來進行沙發的“上/下”運動。一個集成電機和步進驅動器與DMC-2153協同工作，控制將沙發移入和移出孔洞的Y軸，以及進行左右橫向移動的X軸。DMC-2153控制器還接受兩種形式的反饋，即增量式反饋和SSI絕對式反饋，可以進行“雙重檢查”且不因斷電導致的任何中斷而影響沙發位置，還可以確保x-y軸的精確同步。
Galil可以將沙發X-Y-Z 向的運動精度控制在+/-1 mm以內
Reitz補充道：“除了集成CT引導外，我們的系統與傳統系統相比具有兩個關鍵區別，分別是采用了環形龍門設計進行螺旋輸送，以及用于光束成形和調制的二元多葉準直器。”他解釋說，由于IMRT螺旋扇形束投影到軸線的寬度為40 cm，而沙發最大長度為160 cm，因此一個簡單的獨立設置就可以控制非常大的體積。事實上，這可以到達直徑40 cm、長160 cm的圓柱形體積內的任何地方。甚至更大直徑的體積也可以用更少的光束來處理。
通常，精確優化的Hi·Art®系統治療部分包含了數以萬計的小光束。單個光束對應通過Hi·Art®治療系統的專利多葉準直器（MLC）的開放葉片發射的輻射，并且在任意給定的旋轉過程中，機架可以位于任何給定角度。需要大量的射線束角度來實現高度共形的劑量分布，這一點與CT成像所需要的大量影像投影角度非常相似。
為了滿足TomoTherapy的需求，Reitz表示Galil的定制控制器，可以輕松接收所有SSI設備的反饋。“我們使用了大量I/O，用于各種任務，例如，機器停機、離合器狀態和緊急停止。它還可以向其內部嵌入式計算機發送信號來進行運動計算，與此同時，我們系統的Linux計算機也在進行計算，并直接與Galil控制器進行協調和對話，以此提供冗余并提高安全性。”
TomoTherapy股份有限公司
威斯康星州麥迪遜
www.tomotherapy.com
