超聲波系統股份有限公司案例——
Galil分配器加入USI新型超聲波涂層系統
針對電路板所需的薄而均勻的涂層，USI一項新型超聲波噴涂技術將Galil控制器作為“指令分配器”，對噴涂能力進行了改進。
作為超聲波系統公司的產品，這種新系統被認為比其他噴涂技術更精確，可控性更強。該系統還可以噴涂更薄的涂層，相比于其他方法，其使用的材料更少。
USI的噴涂系統使用了兩臺Galil DMC-3425雙軸控制器和一臺IOC-7007 I/O控制器。所有這些設備都鏈接在以太網分布式系統中。主機只需與一臺DMC-3425通訊，由其向另一臺DMC-3425和IOC-7007發送命令。
Galil能夠控制步進電機或伺服電機沿單個傳送帶運動，這一點對USI來說尤為重要。整個系統需要四個控制軸。其中兩個控制伺服電機沿x軸和y軸精確移動超聲波噴頭。另外兩個軸控制步進電機沿z軸和傳送帶運動。
Galil IOC-7007使用插入式I/O模塊來滿足系統的數字和模擬信號要求。兩個模擬輸出用于設置兩個壓力傳感器上的氣壓。其余的數字I/O點用于控制傳送帶和控制噴頭的切換開關，支持兩個噴頭或一個噴頭與注射器組合使用。
Galil主控制器包含了系統的應用程序和I/O程序，從而使主機可以去執行其他任務。由于IOC是由Galil提供的，使用了相同的指令語言，可輕松做到無縫對接。
被稱為Prism Ultra Coat的超聲波噴涂系統還可以為其他行業（包括PCB組裝和半導體加工）提供精密、可選的涂層。該系統可以配置為特定技術所需的任何模式。它還可以噴涂幾乎任何液體——從較薄的助焊劑和溶劑到較厚的保形涂料和粘合劑。
其他機器使用噴嘴，通過氣壓來控制涂層材料。而USI的噴頭不停振動，利用超聲波能量霧化涂層材料。這可以使得涂層更均勻、更薄。

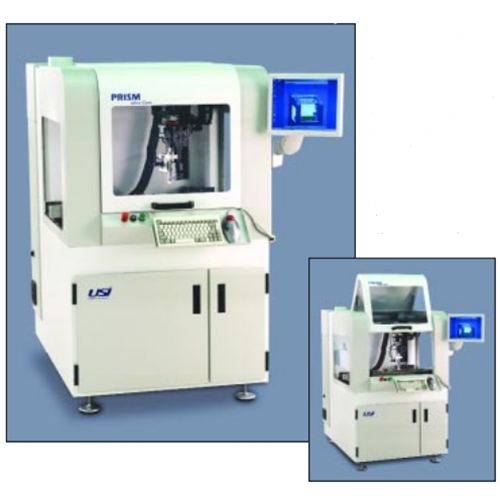

Prism Ultra Coat超聲波噴涂機提供精密涂層
超聲波系統股份有限公司（USI）
馬薩諸塞州黑弗里爾
www.ultraspray.com
