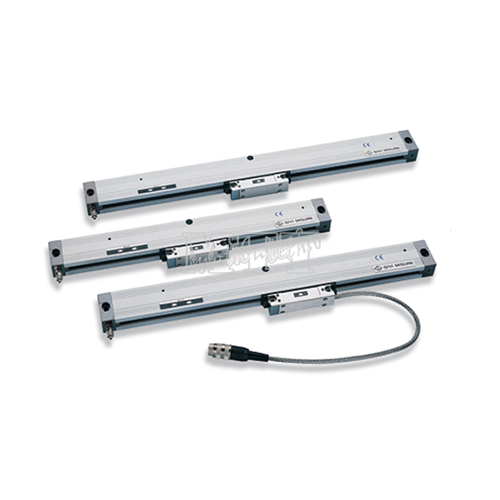

尺身堅固：
|
1.
|
尺殼:TA16陽極處理鋁擠型,一體成型
|
|
|
|
2.
|
側蓋:用來固定尺的兩側
|
|
防污設計：
|
3.
|
尺頭組:由尺頭座(T)及信號偵測器(P)組成,
|
|
|
|
鋼板和墊圈為電路形成防水保護
|
|
|
4.
|
外層防塵橡膠:采用elastomeric 70橡膠富有彈性,
|
|
|
|
能迅速密合,防止污染物進入
|
|
|
5.
|
內層防護橡膠:多一層保護,隔絕細小污染物
|
|
|
6.
|
橡膠墊圈:保護尺身,避免油、水自兩端進入
|
|
量測準確：
|
7.
|
彈性聯軸器:補償安裝誤差,正確感應刻劃線及自我校正機械遲滯
|
|
|
8.
|
電路板:雷射校正A、B相位,固定電阻信號,穩定度高
|
|
鋼帶刻劃：
|
9.
|
不銹鋼刻劃線:單片鋼帶模組化設計(一體成型)
|
|
|
10.
|
鋼帶固定:由兩側固定于尺殼中
|
|
|
11.
|
自我調節補償:彈簧模組可由兩端自動調節鋼帶距離差異,
包括容許范圍內的安裝誤差及機構的熱膨脹變異,
鋼帶尺膨脹系數10.6×10-6℃-1 (鋼帶尺熱膨脹系數與工件和機械極接近)
|
信號線 ：
|
12.
|
信號線:不銹鋼線編織而成,可保護信號線,線長可達50~60M以上
|
|
|
不需另外接線(亦可選購管狀保護線或超軟線)
|
顯 示 器：
|
13.
|
絕對值/增量值切換
對分(1/2)
功能預設尺寸公/英制
切換最后一組記憶省電裝置角度
分割保存工作物
基準點200點記憶
|
|
|
|
|
|
|
編碼 SCR...
|
W10
|
100
|
K5
|
5
|
W1
|
|
原點
|
標準/客戶要求
|
cod.Z
|
|
行程
|
標準
|
模組
|
|
mm
|
cod. 0250 0300 0350...6500
|
cod.6550 6600 6650...
|
|
光柵節距 Pμm
|
400
|
40
|
40
|
20
|
40
|
|
解析度μm
|
10
ID-10
|
10
|
5
ID-2
|
5
|
1
ID-10
|
|
精度 μm/m
|
±5
|
±5
|
±5
|
±3
|
±3
|
|
熱膨脹系數
|
10.6
x 10-6℃-1 trif.=20℃±0.1℃
|
|
速度 m/min
|
120
|
80
|
80
|
60
|
25
|
|
加速度
|
40
m/s2
|
30m/s2
|
25m/s2
|
|
最大進給阻力
|
介于2.5~4N
|
|
耐震動度
|
0 ~ 2000Hz 100m/s2
|
|
耐沖擊度
|
11ms
<= 150m/s2
|
|
防護等級
|
IP54 (可選購) , IP64DIN 40050 / IEC 529
|
|
溫度
|
工作溫度
|
0℃-50℃
|
|
儲存溫度
|
-20℃-70℃
|
|
濕度
|
相對濕度
|
20%-80%
|
|
軸承
|
5軸承系統
|
|
尺頭內部聯接器
|
---
|
有
|
---
|
有
|
---
|
|
重量
|
600g + 1350g/m
|
|
|
|
|
|
訂購資訊
|
|
|
|
|
|
|
光柵尺
|
|
S
|
□ Z
|
□
|
5
|
□
|
□
|
□
|
□
|
□
|
|
型號
|
精度
|
行程
|
電壓
|
信號
|
線長(M)
|
接頭
|
線表
|
原點標記
|
|
SCR3923
|
100: 10μm
W1:1μm
|
0250,0300,0350, 0400,0450,0500, 0600,0700
|
5:5V
|
Q: 單方波
|
0250~0700
標準 4M
|
C: C54
(9 芯 接頭)
|
P:
超軟線
|
C:中間原點
R:右邊原點
L:左邊原點
M:多原點
|
|
0750, 0850, 0900, 1050, 1200, 1400, 1550, 1650, 1800, 2050,
2050以上
|
L: 雙方波
|
0750~2050
標準 6M
|
S:SC (沒有接頭)
|
R:
網狀線
|
|
|
|
|
顯示器
|
|
MT20
|
□
|
|
.
|
軸數
|
|
2: 二軸顯示器
3: 三軸顯示器
|
|
|
