EtherCAT 主站多軸運動控制器，2、4、8、16或32軸
簡介

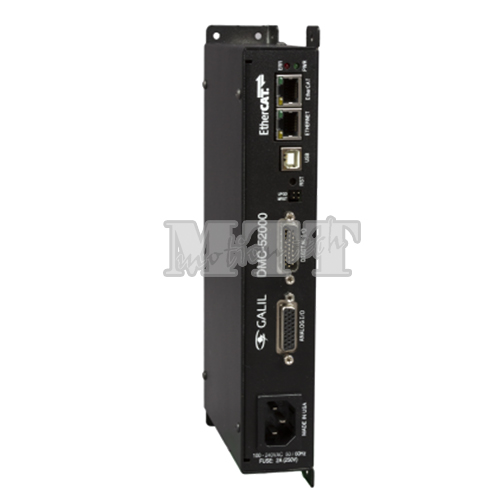

DMC-52xx0 EtherCAT主站為一款純EtherCAT 32軸運動控制器，帶有金屬封裝外殼，體積小，省空間，可在一個EtherCAT網絡中最多控制32個驅動器和2個I/O模塊。只需少量EtherCAT配置命令和Galil直觀的2字母指令編程，便可對DMC-52xx0進行配置和編程。每組內的8個軸的協調運動（插補運動）可讓GALIL的編程語言進行最小的改動。Galil支持多種EtherCAT驅動器，適用于大多數應用。
DMC-52xx0按周期同步位置模式（CSP）運行。在此模式下，EtherCAT驅動器上的伺服控制回路開啟，Galil以1 kHz速率發送運動曲線數據。DMC-52xx0控制器提供了1個100 Mbps以太網端口和1路USB（串行）端口，用于與主機PC機或外部設備進行通信。
特性
提供2軸、4軸、8軸、16軸和32軸規格可供選擇。
1個10/100 Base-T以太網端口；1個EtherCAT端口；1個USB端口。
EtherCAT采樣時間為1ms。
采用周期同步位置模式（CSP）。
多種運動模式：點動、點到點定位、位置跟蹤、輪廓控制、直線和圓弧插補、電子齒輪同步和電子凸輪、以及PVT。
提供橢圓變比、拐角減速、無限線段進給與速度比率控制。
多線程任務處理，可同時執行多達8個應用程序。
非易失性存儲器存儲應用程序（4000行）、變量（510個）及數組（24000個數組元素）。
包含正/反向限位和原點輸入。
通用I/O：
8個光隔離輸入；
8個光隔離高功率輸出；
8個通用模擬輸入；
8個通用模擬輸出；
可通過RIO-47xxx或RIO-574x0擴展I/O。
接受120-240 VAC單一電源輸入。
適用于Windows及Linux的通信驅動。
